Récepteur 20A LED RVBW système BLACK

Description générale de l'écosystème "black"

Les produits qui composent ce système permettent de commander des rubans de LED ou des spots en basse tension ou en 230V (module TRIAC dédié). Des télécommandes 1 ou 4 zones, ainsi que plusieurs récepteurs sont disponibles. Il est possible d'utiliser un ou plusieurs récepteurs par zone.

Les avantages de cette solution :

• qualité de fabrication et matériaux "soft touch",
• nombreux types de télécommandes (manuelles ou murales),
• possibilité de mémoriser des scènes,
• récepteurs disposant d'une entrée de commande par bouton poussoir,
• synchronisation et fonction relai des récepteurs pour une portée jusqu'à 100 mètres,
• les récepteurs restent éteints (si ils l'étaient) lors d'une coupure de courant,
• 2 modes d'association avec ou sans accès,
• module Wifi ou récepteur Wifi compatible tuya pour commande par téléphone ou tablette.

Plusieurs types de récepteurs sont disponibles : teinte fixe avec 1 canal, teinte variable avec 2 canaux. RGB/RGBW avec 4/5 canaux. Il n'est pas possible de commander des récepteurs d'un type avec des télécommandes d'un autre type.

Description du produit

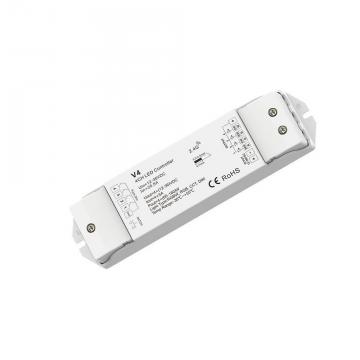

Ce module récepteur radio est le plus puissant de la gamme. Il permet de faire varier la luminosité et la couleur de rubans LED RGB ou RGBW et se commande par des télécommandes disponible en bas de page.

Avec une portée de 30 mètres, il est possible de placer au besoin plusieurs modules par zone : ils se synchronisent entre eux et se transmettent la commande de la télécommande si elle est trop éloignée. Il fonctionne en 12V ou 24V, avec une puissance de 20A, soit 240W en 12V ou 480W en 24V au maximum.

En mode "blanc" seul, avec des rubans RGB+W, il sera possible de connecter sur la sortie du blanc jusqu'à 8A, soit 192W en 24V  : information constructeur.

On pourra donc connecter :

• Ruban RGB : 31 mètres
• Ruban RGB HP :  17.5 mètres
• Ruban RGBW 4 en 1 : 25 mètres
• Ruban RGB+W : 16.5 mètres

Il dispose d'une entrée bouton poussoir qui permet également de le commander avec un simple bouton encastré (ou plusieurs branchés en parallèle). Il est possible de placer un interrupteur par sortie, ce qui n'a pas beaucoup d'intérêt. Mais connecté sur le blanc d'un ruban RGB+W, il sera possible d'allumer, d'éteindre et de faire varier le ruban en blanc avec un interrupteur mural, et d'utiliser la couleur avec la télécommande :

• appuis court : ON/OFF,
• appuis long : variation.

Ce récepteur peut être commandé par 10 télécommandes différentes en même temps. Il est possible d'ajouter un module Wifi afin de permettre une commande via une tablette ou un smartphone.

Procédure d'association

Installation du système

Le récepteur doit être branché en 12V ou en 24V :

• à une alimentation sur le bornier à vis en entrée,
• au ruban par 4 (RGB) ou 5 fils (RGBW) connectés sur le bornier en sortie.

Branchez le ruban en sortie du variateur avant de le connecter à l'alimentation. Le récepteur peut être placé dans un faux plafond.
