Velleman IO

Capteur de vitesse IR pour ARDUINO®

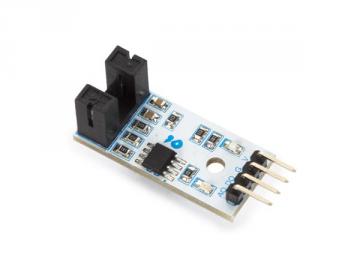

  • vma347

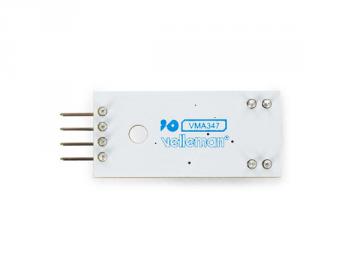

  • vma347_back

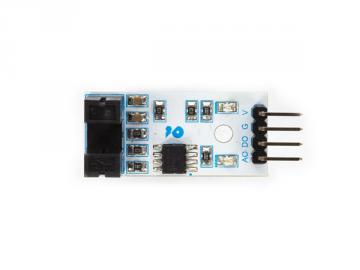

  • vma347_front
Autres photos
  • vma347
  • vma347_back
  • vma347_front
Etat : Neuf
Référence : VMA347
7,90 € TTC

Le VMA347 est un module capteur de vitesse LM393, largement utilisé pour la détection de vitesse des moteurs, le comptage des impulsions, le contrôle de position, etc.

Le capteur est très facile à utiliser : Pour mesurer la vitesse d'un moteur, il faut s'assurer que le moteur possède un disque perforé. Chaque trou doit être espacé de manière égale sur le disque. A chaque fois que le capteur détecte un trou, une impulsion numérique est créée sur la broche D0. Cette impulsion varie de 0V à 5V et est un signal numérique TTL. Si vous capturez cette impulsion sur une carte de développement et que vous calculez le temps entre les deux impulsions, vous pouvez déterminer la vitesse de rotation : (temps entre les impulsions X 60)/nombre de trous.

Notice d'emploi

Firmware



En savoir plus
7,90 € TTC
- +
Livraison entre 2 et 5 jours.

Le VMA347 est un module capteur de vitesse LM393, largement utilisé pour la détection de vitesse des moteurs, le comptage des impulsions, le contrôle de position, etc.

Le capteur est très facile à utiliser : Pour mesurer la vitesse d'un moteur, il faut s'assurer que le moteur possède un disque perforé. Chaque trou doit être espacé de manière égale sur le disque. A chaque fois que le capteur détecte un trou, une impulsion numérique est créée sur la broche D0. Cette impulsion varie de 0V à 5V et est un signal numérique TTL. Si vous capturez cette impulsion sur une carte de développement et que vous calculez le temps entre les deux impulsions, vous pouvez déterminer la vitesse de rotation : (temps entre les impulsions X 60)/nombre de trous.

Notice d'emploi

Firmware



Caractéristiques

  • 2 sorties: 1 x numérique, 1 x analogique
  • LED d'alimentation
  • LED pour impulsions à D0

Spécifications

  • tension de service: de 3.3 à 5 VCC
  • largeur de rainure: 5 mm
  • poids: 8 g
  • dimensions: 32 x 14 x 7 mm (1.26 x 0.55 x 0,27")
EAN13 : 5410329717629
Fabricant : Velleman IO
