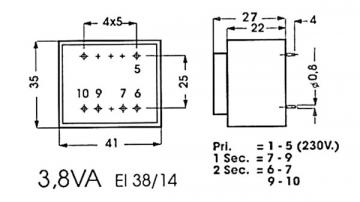

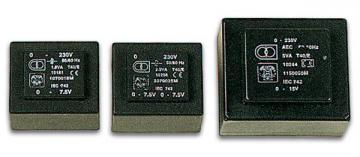

Transformateur moulé 3.8VA tension au choix / 2 x 6V

Spécifications

• tension: 2 x 6V
• courant: 2 x 0.317A
• résistance d'isolement: >5Mohm / 500Vcc
• pouvoir diélectrique: >5kV min.
• conçu pour une température ambiante de max. 40°C
• matériaux de classe thermique E, température max. 120°
• protection contre les courts-circuits jusqu'à 3VA
• possibilité de protection par fusible thermique
• température max. pour classe E: 95°C
• tension primaire: 230V ± 10%, 50/60Hz
• tolérance de tension secondaire: +7% - 3% à 230V et charge maximale
• moyen de soudure parfaite pou bain à ondes
• label CE
• distances de fluages selon IEC742

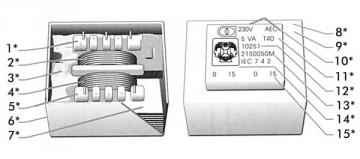

• figure:
  • 1*: bobine à deux chambres
  • 2*: enroulement primaire
  • 3*: encapsulation en résine époxy
  • 4*: enroulement secondaire
  • 5*: cosses de raccordement
  • 6*: boîtier en polyamide
  • 7*: noyau magnétique
  • 8*: transformateur de sécurité
  • 9*: protégé contre les courts-circuits
  • 10*: tension primaire
  • 11*: puissance / température nominales
  • 12*: référence du fabricant
  • 13*: référence d'ordre
  • 14*: agréation :
  • 15*: tensions secondaires nominales
