Earth listener VM211

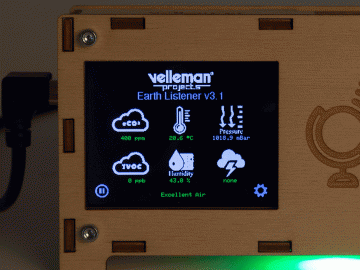

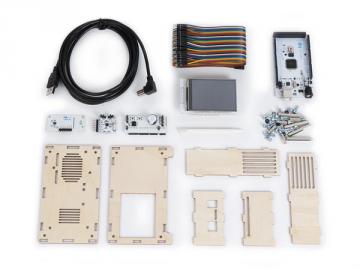

Earth Listener est un capteur basé sur Arduino qui lit plusieurs valeurs environnementales pour indiquer la qualité de l'air. Ce kit se monte en 15 minutes et sans fer à souder ! Connectez simplement les composants et les fils, mettez l'ensemble dans le boîtier et connectez à une prise USB 5V. La carte de développement Mega est préprogrammée et affiche le eCO², le TVOC (particules dans l'air), la pression atmosphérique, la température et l'humidité sur l'écran tactile TFT. L'Earth Listener comprend également un détecteur de foudre permettant de détecter un foudroiement (décharge électrique) et de mesurer la distance du foudroiement à partir du détecteur. Puisque tout est open source, vous pouvez ajouter 6 capteurs additionnels depuis le module shield sensor. Il est possible d'enregistrer les données depuis la carte microSD (non incl.).

Caractéristiques

• mesure les valeurs environnementales suivantes : le eCO², le TVOC, la pression atmosphérique, la température et l'humidité
• détecte le foudroiement ou décharge électrique à une portée de max. 20 km
• affichage des valeurs sur un écran tactile couleur de 2.8"
• enregistrement des données sur carte SD (carte SD non incl.)
• hardware spécialement conçu avec logiciel préprogrammé pour une expérience plug & play et prête à l'emploi
• source ouverte et basé sur Arduino, facile à étendre et à modifier

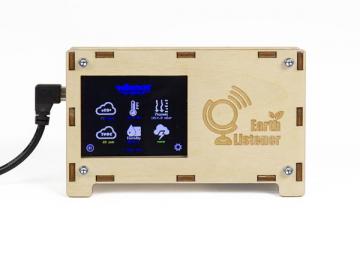

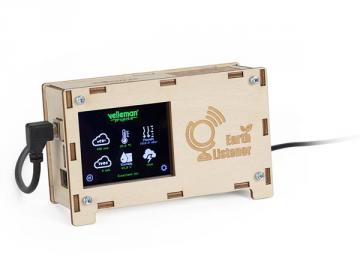

• élégant boîtier en bois (VM211) ou boitier acrylique transparent (VM211SE)

Spécifications

• carte de développement:
  • microcontrôleur: ATmega2560
  • tension de service: 5 VCC (USB) - alimentation non incl., câble USB incl. (2 m)
  • broches libres (après montage): 30 numériques / 5 analogiques
• écran tactile:
  • résolution TFT: 320 x 240
  • profondeur des couleurs TFT: 262 000 colour
• capteur CCS811:
  • mesure les substances organiques volatiles (TVOC) entre 0 et 1187 particules par milliard
  • mesure le eCO2 de 400 à 8192 particules par million
  • I2C compatible interface
• capteur BME280:
  • plage de température: de -40 °C à 85 °C
  • humidité: 0-100% RH, =-3% de 20-80%
  • pression atmosphérique: de 30000 à 110000 Pa, précision relative de 12 Pa, précision absolue de 100 Pa
  • altitude: de 0 à 9.2 km (30.000 feet), précision relative de1 m (3.3 ft) au niveau de la mer, 2 m (6.6) à 9.2 km (30.000 feet)
  • I2C compatible interface
• longueur (assemblé):
  • longueur: 135 mm (5,31 inch)
  • largeur: 41 mm (1,61 inch)
  • hauteur: 84 mm (3,31 inch)
• poids: 215 g
• matériau du boîtier:

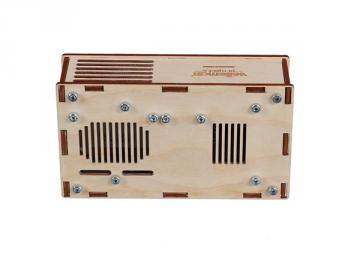

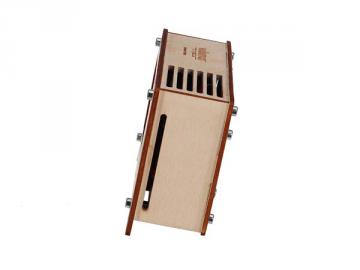

  • bois découpé au laser (VM211)
  • plexi (VM211SE)
• capteur AS3935:
  • fournit une estimation de la distance jusqu'au centre de l'orage dans un rayon de 40 km en 15 étapes
  • détecte les éclairs nuage-sol et internuageux
  • interface SPI et I2C

Extras

• The Earth Listener needs a burn-in time of 48 hours and at least 20 minutes of logging before the eCO² and TVOC values are stable.

• This experimental kit is for indicative purposes only. Values should be interpreted while considering the environmental situation. Keep your living space well ventilated.
