Velleman IO

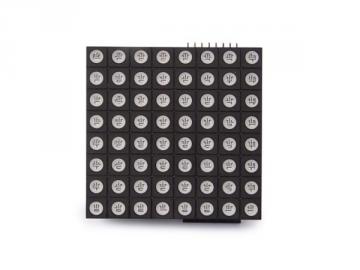

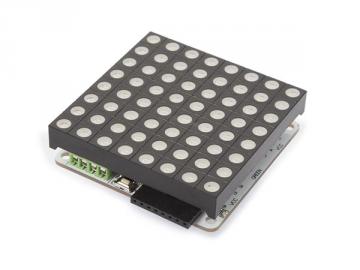

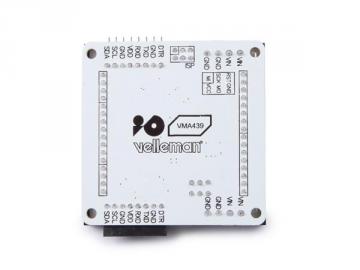

Carte à matrice LED RVB ATmega328

  • Carte à matrice LED RVB ATmega328
  • Carte à matrice LED RVB ATmega328
  • Carte à matrice LED RVB ATmega328
  • Carte à matrice LED RVB ATmega328
Autres photos
  • Carte à matrice LED RVB ATmega328
  • Carte à matrice LED RVB ATmega328
  • Carte à matrice LED RVB ATmega328
  • Carte à matrice LED RVB ATmega328
Etat : Neuf
Référence : VMA439
39,90 € TTC

La carte contrôleur VMA439 est une plate-forme de commande de matrice LED RGB basée sur Arduino (ATmega328P). Chaque couleur (R, G & B) peut être contrôlée avec une résolution d'intensité PWM (MLI) de 8 + 6 bits. Le design facilite l'écriture ou la modification du firmware avec l'Arduino IDE. VMA439

Notice d'emploi



Colorduino Plasma

VMA439 Scheme



2088 RGB Matrix

En savoir plus
39,90 € TTC
- +
Livraison entre 2 et 5 jours.

La carte contrôleur VMA439 est une plate-forme de commande de matrice LED RGB basée sur Arduino (ATmega328P). Chaque couleur (R, G & B) peut être contrôlée avec une résolution d'intensité PWM (MLI) de 8 + 6 bits. Le design facilite l'écriture ou la modification du firmware avec l'Arduino IDE. VMA439

Notice d'emploi



Colorduino Plasma

VMA439 Scheme



2088 RGB Matrix

Caractéristiques

  • supporte les couleurs 8 bits avec correction 6 bits pour chaque couleur dans chaque point
  • support matériel PWM de 16 MHz
  • sans circuits externes
  • interface GPIO et ADC dédiée
  • matériel UART et communication I2C
  • 24 canaux de courant constant de 100 mA chacun
  • 8 cuper canaux contrôleur de 500 mA chacun
  • la carte contrôleur est basée sur ATMEGA328 et fonctionne avec IDE

Spécifications

  • dimensions du module: 60 x 60 x 16 mm
  • microprocesseur: Atmega328P
  • indicateur: état PWR
  • alimentation: de 5 à 7.5 VCC
  • connecteur d'alimentation en cascade: bornes de connexion
  • interface du programme: UART/ISP (VMA440)
  • connecteur d'extension: connecteur coudé à 8 broches, 2,54 mm
  • protocoles de communication: UART/IIC
  • consommation de courant (sans matrice LED: max. 40 mA
  • courant d'actionnement (chaque canal): max. 500 mA
  • courant d'actionnement (chaque point): max. 58 mA
  • temps de réponse du circuit: 10 ns
  • résolution de couleur de la matrice RGB LED par point: 16 M
  • vitesse de transmission UART: 9600 - 115200
EAN13 : 5410329681012
Fabricant : Velleman IO
