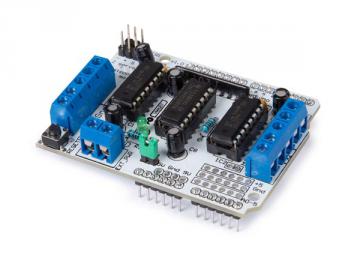

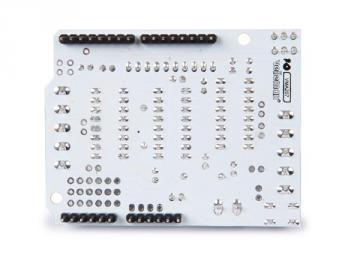

Shield moteur L293D pour ARDUINO

  • Shield moteur L293D pour ARDUINO
  • Shield moteur L293D pour ARDUINO
  • Shield moteur L293D pour ARDUINO
  • Shield moteur L293D pour ARDUINO
Autres photos
  • Shield moteur L293D pour ARDUINO
  • Shield moteur L293D pour ARDUINO
  • Shield moteur L293D pour ARDUINO
  • Shield moteur L293D pour ARDUINO
Etat : Neuf
Référence : WPSH207
17,90 € TTC

Le shield inclut deux drivers L293D et un registre à décalage 74HC595. Celui-ci étend 3 broches de l'Arduino jusqu'à 8 broches pour contrôler le sens de rotation des drivers. Les sorties 'output enable' du L293D sont directement connectées aux sorties PWM de l'Arduino (modulation de largeur d'impulsions). WPSH207

Notice d'emploi



Library

Examples

En savoir plus
17,90 € TTC
- +
Livraison entre 2 et 6 jours.

Le shield inclut deux drivers L293D et un registre à décalage 74HC595. Celui-ci étend 3 broches de l'Arduino jusqu'à 8 broches pour contrôler le sens de rotation des drivers. Les sorties 'output enable' du L293D sont directement connectées aux sorties PWM de l'Arduino (modulation de largeur d'impulsions). WPSH207

Notice d'emploi



Library

Examples

Caractéristiques

  • 2 puces L293D
  • 4 ponts en H
  • 0.6 A par pont (1.2 A en courant de crête)
  • protection thermique
  • diodes de roue libre intégrées
  • max. 4 moteurs CC bidirectionnels
  • max. 2 moteurs pas-à-pas
  • des résistances 'pull down' désactivent les moteurs pendant la mise sous tension
  • 2 interfaces d'alimentation pour séparer la partie logique de la partie moteurs
  • borniers à vis pour moteurs et alimentation
  • convient aux moteurs de 4.5 VCC - 16 VCC
  • 2 connexions pour servomoteurs de modélisme de 5 V
EAN13 : 5410329680732
