Velleman

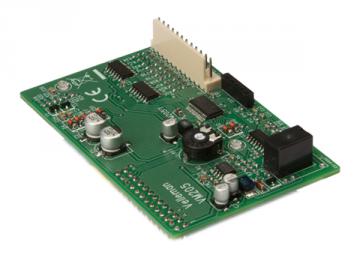

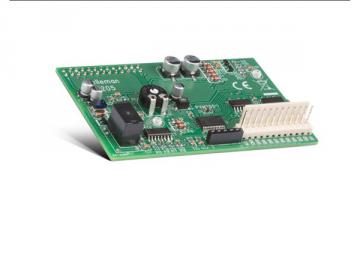

Shield Oscilloscope et analyseur logique pour RASPBERRY PI

  • Shield Oscilloscope et analyseur logique pour RASPBERRY PI
  • Shield Oscilloscope et analyseur logique pour RASPBERRY PI
  • Shield Oscilloscope et analyseur logique pour RASPBERRY PI
  • Shield Oscilloscope et analyseur logique pour RASPBERRY PI
Autres photos
  • Shield Oscilloscope et analyseur logique pour RASPBERRY PI
  • Shield Oscilloscope et analyseur logique pour RASPBERRY PI
  • Shield Oscilloscope et analyseur logique pour RASPBERRY PI
  • Shield Oscilloscope et analyseur logique pour RASPBERRY PI
Etat : Neuf
Référence : VM205
46,90 € TTC

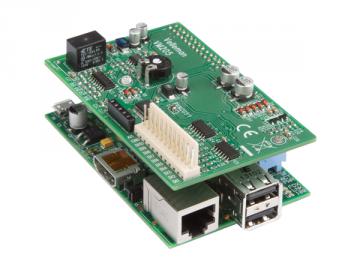

Vous avez un Raspberry Pi ? Ajoutez cette carte et vous aurez votre propre oscilloscope numérique à mémoire !

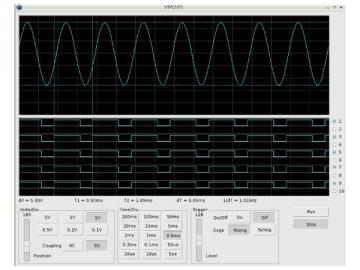

Toutes les caractéristiques d'un oscilloscope standard sont disponibles, ainsi que le code source pour vous permettre de développer votre propre application.
En plus, vous aurez un analyseur logique à 10 canaux, l'instrument parfait pour le monitorage de signaux numériques VM205

Software package for VM205 with Pascal source code (Rev1.3)



User manual

En savoir plus
46,90 € TTC
- +
Livraison entre 2 et 6 jours.

Vous avez un Raspberry Pi ? Ajoutez cette carte et vous aurez votre propre oscilloscope numérique à mémoire !
Toutes les caractéristiques d'un oscilloscope standard sont disponibles, ainsi que le code source pour vous permettre de développer votre propre application.
En plus, vous aurez un analyseur logique à 10 canaux, l'instrument parfait pour le monitorage de signaux numériques VM205

Software package for VM205 with Pascal source code (Rev1.3)



User manual

Spécifications

  • oscilloscope:
    • fréquence d'échantillonnage max.: 1MS/s
    • bande passante de l'amplificateur d'entrée: 200kHz (-3dB)
    • mesures jusqu'à: 100kHz
    • impédance d'entrée: 100kohm // 20pF
    • tension d'entrée max.: 30Vp (CA + CC)
    • couplage d'entrée: CA+CC
    • résolution AD: 8 bits
    • durée d'enregistrement: 800 échantillons
    • modes de fonctionnement: Run, Single
    • niveau de déclenchement réglable: en 254 étapes
    • plage de la base de temps: en 15 étapes, de 5µs/division à 200ms/division
    • plage de la sensibilité d'entrée: en 6 étapes, de 100mV/division à 5 V/division
    • sensibilité d'entrée: résolution de l'afficheur de 3mV
    • marqueurs pour le temps et la tension
    • affichage de fréquence (via des marqueurs)
  • analyseur logique:
    • nombre de canaux: 10
    • durée d'enregistrement: 10x800 échantillons
    • fréquence d'échantillonnage max.: 1MS/s
    • tension d'entrée max.: 5VCC
EAN13 : 5410329593681
Fabricant : Velleman
