Etat : Neuf
Référence : PCSU200
219,00 € TTC

Oscilloscope PC USB + générateur de signaux PCSU200

Notice d'emploi

PCLAB200 Software for PCSU200



Software development kit (SDK)

En savoir plus
219,00 € TTC
- +
Livraison entre 2 et 6 jours.

Oscilloscope PC USB + générateur de signaux PCSU200

Notice d'emploi

PCLAB200 Software for PCSU200



Software development kit (SDK)

Caractéristiques

  • Générateur de fonction:
    • stabilité à base de cristal quartz
    • formes d'onde standard: sinus, carré, triangle
    • signaux composés prédéfinis: sine(x)/x, sweep, ...

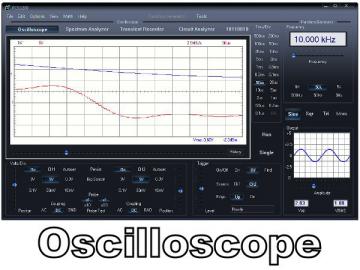

  • oscilloscope:
    • fonction de configuration automatique et option X10
    • fonction de prédémarrage
    • lecture: True RMS, dBV, dBm, p to p, Duty cycle, Frequency…
    • modes de persistance: gradient de couleurs, persistance variable ou infinie

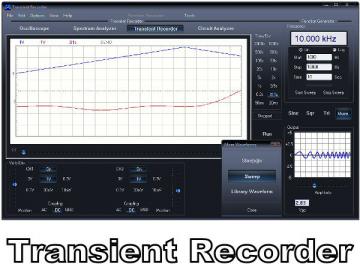

  • enregistreur de signaux transitoires:
    • sauvegarde automatique de données
    • enregistrement automatique pour plus d'un an
    • sauvegarde et restitution d'écrans

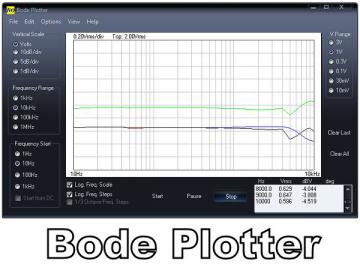

  • Bode plotter:
    • synchronisation automatisée entre l'oscilloscope et le générateur
    • fonction d'échelle logarithmique
    • échelle volt ou dB
    • tracé en phase

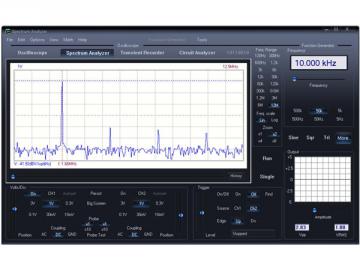

  • analyseur de spectres:
    • échelle de temps linéaire ou logarithmique
    • principe de fonctionnement: FFT (Fast Fourier Transform)
    • canal d'entrée FFT: CH1 ou CH2
    • fonction zoom
  • contenu de la boîte:
    • notice d'emploi
    • USB PC Scope + Generator
    • câble USB

Spécifications

  • générale:
    • marqueurs pour : amplitude/tension et fréquence/temps
    • raccordement à l'entrée: CC, CA et GND
    • alimentation par port USB (500mA)
    • dimensions: 100 x 100 x 35mm
  • Générateur de fonction:
    • amplitude: 200mVpp à 10Vpp @ 1KHz// 0 ohms
    • résolution verticale: 8 bits
    • délai montant/descendant onde carrée: 0.3µs
    • fréquence d'échantillonnage: 25MHz
    • distorsion typique onde sinusoïdale (THD): < 1%
    • impédance de sortie: 50 ohms
    • plage de fréquence: de 0.5Hz à 500KHz (1MHz onde sinusoïdale)
  • oscilloscope:
    • bande passante: two channels DC to 12 MHz ±3dB
    • impédance d'entrée: 1 Mohm / 30pF
    • tension d'entrée max.: 30V (AC + DC)
    • base de temps: 0.1µs à 500ms / division
    • plage de l'entrée: 10mV à 3V/division
    • sensibilité d'entrée: 0.3mV résolution de l'afficheur
    • durée d'enregistrement: 4K échantillons / canal
    • fréquence d'échantillonnage pour signaux répétitifs: 250Hz à 25MHz
  • enregistreur de signaux transitoires:
    • échelle de temps: 20ms/div à 2000s/div
    • temps d'enregistrement max.: 9.4heures/écran
    • nombre max. d'échantillons: 100/s
    • nombre min. d'échantillons: 1 échantill. / 20s
  • Bode plotter:
    • plage de tension: 10mV, 30mV, 0.1V, 0.3V, 1V, 3V
    • plage de fréquence: 1KHz , 10KHz, 100KHz, 500KHz
    • fréquence de départ: 1Hz,10Hz, 100Hz, 1KHz, 10KHz, 100KHz
  • analyseur de spectres:
    • échelle de fréquence: 0 .. 120Hz à 12MHz
    • résolution FFT: 2048 lignes
  • système requis:
    • PC compatible avec IBM
    • Windows™ XP, Vista, 7 *
    • carte vidéo SVGA (min.1024 x 768)
    • souris
    • port USB libre 1.1 ou 2.0
EAN13 : 5410329463694
Fabricant : Velleman
