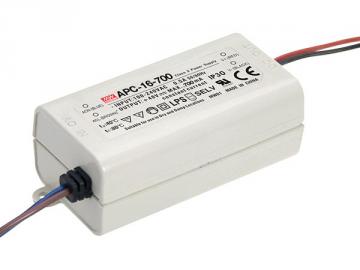

Driver LED à courant constant 700mA 16W

Caractéristiques

• courant continu
• entrée CA universelle / plage complète
• conforme aux exigences LPS
• protection contre: court-circuit / surtension
• boîtier en plastique complètement isolé
• compact et léger
• refroidissement: convection naturelle
• IP42
• prétesté sur 100 % de la puissance
• convient à l'éclairage LED et journaux lumineux
• économique / haute fiabilité
• 2 ans de garantie
• Classe II (sans mise à la terre)

Spécifications

• sortie:
  • courant nominal: 700 mA
  • tension CC: 9-24 V
  • puissance nominale: 16.8 W
  • ondulation & bruit (max.): 250 mVp-p
  • tolérance de tension: +/- 5 %
  • précision de courant: +/- 8 %
  • régulation de ligne: +/- 1 %
  • régulation de charge: +/- 3 %
  • temps de démarrage, de montée: 3000 ms, 200 ms / 230 VCA 1500 ms, 3000 ms, 200 ms / 115 VCA à charge maximale
  • temps de maintien (typ.): 20 ms / 230 VCA 12 ms / 115 VCA à charge maximale
• entrée:
  • plage de tension: 90-264 VCA 127-370 VCC
  • plage de fréquence: 47-63 Hz
  • rendement (typ.): 83 %
  • courant CA: 0.3 A / 230 VCA; 0.5 A / 115 VCA
  • courant d'appel (typ.): démarrage à froid 45 A (twidth = 210 µs mesuré à 50 % Ipeak) à 230 VCA
  • courant de fuite: 0.25 mA / 240 VCA
• protection:
  • surtension:
    • 27.6-33.5 V
    • type de protection: extinction de la tension de sortie, circuit de calage de niveau avec Diode Zener
• environnement:
  • température de service: de -30 à +70 °C
  • humidité de service: 20-90 % RH sans condensation
  • stockage: de -40 à +80 °C, 10-95 % RH
  • coefficient thermique: +/- 0.2 %/°C (0-50 °C)
  • vibration: 10-500 Hz, 2G 10 min/1 cycle, durant 60 min le long des axes X-, Y-, Z
• sécurité & EMC:
  • normes de sécurité: conforme aux normes UL8750, CSA-C22.2 No. 250.0-08, EN61347-1
  • tension d'isolation: entrée vers sortie : 3.75 kVCA
  • résistance d'isolement: entrée vers sortie : > 100 Mohm / 500 VDC / 25 °C / 70 % RH
  • émission EMC: conforme aux normes EN55015, EN61000-3-2 Class A, EN61000-3-3
  • immunité EMC: conforme aux normes EN61547, EN61000-4-2,3,4,5,6,8,11; niveau : industrie légère (tension crête 2 kV), critère A
• autres:
  • MTBF: min. 1,145,700 h, MIL-HDBK-217F (25 °C)
  • dimensions (Lo x La x H): 77 x 40 x 29 mm
