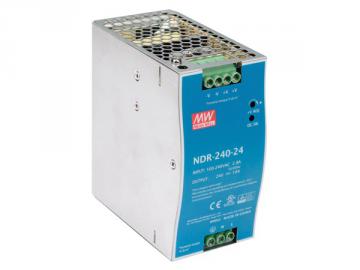

Alimentation à découpage 240W 24Vcc

Caractéristiques

• entrée CA universelle / plage complète
• protection: court-circuit / surcharge / surtension / surchauffe
• conçu pour montage sur rail DIN TS-35/7.5 ou 15
• conforme à la norme UL 508 (norme de sécurité pour les équipements de contrôle industriel)
• niveau d'immunité industriel EN61000-6-2 (EN50082-2)
• prétestée sur 100 % de la puissance
• usage professionnel uniquement
• Cet appareil doit être installé par un technicien qualifié.

Spécifications

• sortie:
  • tension CC: 24 V
  • courant nominal: 10 A
  • plage de courant: 0 - 10 A
  • puissance nominale: 240 W
  • ondulation & bruit: 150 mVp-p
  • plage de réglage de tension: 24 - 28 V
  • tolérance: +/- 1.0%
  • régulation de ligne: +/- 0.5%
  • régulation de charge: +/- 1.0%
  • temps de démarrage, de montée:
    • 1200 ms, 60 ms / 230 VCA
    • charge max.: 2500 ms, 60 ms / 115 VCA
  • temps de maintien:
    • 16 ms / 230 VCA
    • charge max.: 10 ms / 115 VCA
• entrée:
  • plage de tension:
    • 90 - 264 VCA
    • 127 - 370 VCC
    • DC input operation possible by connecting AC/L(+), AC/N(-)
  • plage de fréquence: 47 - 63 Hz
  • efficacité: 88.5%
  • courant CA:
    • 2.25 A / 115 VCA
    • 1.3 A / 230 VCA
  • inrush current: courant d'appel
    • 20 A / 115 VCA
    • 35 A / 230 VCA
  • courant de fuite: <1 mA / 230 VAC
• protection:
  • surcharge:
    • 105-130 % puissance de sortie nominale
    • type de protection: limiteur à courant constant, rétablissement automatique
  • surtension:
    • 14 - 17 V
    • protection type: tension de sortie est coupée, rétablissement automatique du système
  • surchauffe: tension de sortie est coupée, rétablissement automatique du système
• environnement:
  • température de service: de -20 °C à +70 °C
  • humidité de service: 20 - 95 % RH sans condensation
  • température de stockage: de -40 °C à +85 °C
  • taux d'humidité lors du stockage: 10-95 % RH
  • coefficient de température: +/- 0.03%/°C (0 - 50°C)
  • vibration:
    • composant: 10 - 500 Hz, 2 G 10 min, / 1 cycle, 60 min. chacun le long des axes X, Y, Z; montage conforme à la norme IEC60068-2-6


    • montage: conforme à la norme IEC60068-2-6
• sécurité & EMC:
  • normes de sécurité: conforme aux normes UL508, UL60950-1, TUV EN60950-1
  • tension d'isolation:
    • I/P-O/P: 3000 VCA
    • I/P-FG: 2000 VCA
    • O/P-FG: 500 VCA
  • résistance d'isolement: I/P-O/P, I/P-FG, O/P-FG:100M ohms / 500 VCC / 25 °C / 70 % RH
  • émission EMC: conforme aux normes EN55022 (CISPR 22) EN61204-3 classe B, EN61000-3-2, -3
  • immunité EMC: conforme aux normes EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), EN61204-3, niveau industrie lourd, critère A
• MTBF: 230.2K hrs min. MIL-HDBK-217F (25°C)
• dimensions (L x H x P): 63 x 125.2 x 113.5 mm
