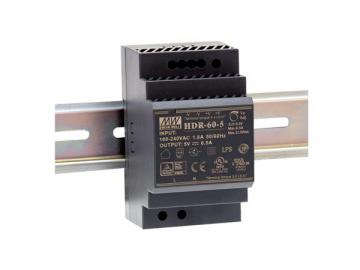

Alimentation à découpage 60W 12 ou 24Vcc

Caractéristiques

• entrée CA universelle / plage complète
• protection contre: court-circuit / surcharge / surtension
• refroidissement: convection naturelle
• peut être installée sur un rail DIN TS-35/7.5 ou 15
• approuvée UL 508 (Industrial Control Equipment)
• classe d'isolation II
• LED d'alimentation
• prétestée sur 100 % de la puissance
• 3 ans de garantie
• usage professionnel uniquement
• Cet appareil doit être installé par un technicien qualifié.

Spécifications

• sortie:
  • tension CC: 12 V
  • courant nominal: 4.5 A
  • plage de courant: 0-4.5 A
  • puissance nominale: 54 W
  • ondulation & bruit (max.): 120 mVp-p
  • plage de réglage de tension: 11.1-13.2 V
  • tolérance de tension: ± 1.0 %
  • régulation de ligne: ± 1.0 %
  • régulation de charge: ± 1.0 %
  • temps de démarrage, de montée: 100 ms, 30 ms / 230 VCA 200 ms, 30 ms / 115 VCA à charge maximale
  • temps de maintien (typ.): 100 ms / 230 VCA 23 ms / 115 VCA à charge maximale
• entrée:
  • plage de tension: 88-264 VCA 124-370 VCC
  • plage de fréquence: 47-63 Hz
  • rendement (typ.): 82 %
  • courant CA (typ.): 1.2 A / 115 VCA 0.8 A / 230 VCA
  • courant d'appel (typ.): démarrage à froid 18 A / 115 VCA 36 A / 230 VCA
• protection:
  • surcharge:
    • 105-160 % puissance de sortie nominale
    • type de protection: limiteur à courant constant, rétablissement automatique
  • surtension:
    • 13.8-16.2 V
    • type de protection: extinction de la tension de sortie, rétablissement automatique
• environnement:
  • température de service: de -20 à +60 °C
  • humidité de service: 20-90 % RH sans condensation
  • stockage: de -40 à +85 °C, 10-95 % RH
  • coefficient thermique: ± 0.03 %/°C (0-50 °C)
  • vibration: 10-500 Hz, 2G 10 min/1 cycle, durant 60 min le long des axes X-, Y-, Z
• sécurité & EMC:
  • normes de sécurité: conforme aux normes UL60950-1, TUV EN60950-1, EN50178
  • tension d'isolation: entrée vers sortie : 3 kVCA
  • résistance d'isolement: entrée vers sortie : 100 Mohm / 500 VCC / 25 °C / 70 % RH
  • émission EMC: conforme aux normes EN55011, EN55022 (CISPR22) Class B, EN61000-3-2,-3
  • immunité EMC: conforme aux normes EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, EN61000-6-2, EN61204-3, niveau : industrie lourde, critère A
• autres:
  • MTBF: min. 216,200 h, MIL-HDBK-217F (25 °C )
  • dimensions (Lo x La x H): 78 x 93 x 56 mm
  • emballage: 0.3 kg; 48 pcs / 15.4 kg / 1.02 ft³
