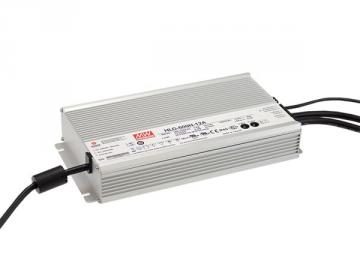

Alimentation à découpage 600W 24Vcc

Caractéristiques

• entrée universelle AC / plage complète (max. 305 VCA)
• fonction PFC active intégrée
• consommation sans charge : < 0.5 W (remote OFF)
• haute efficacité (max. 96%)
• plage de service: de -40 °C à +70°C
• protections: court-circuit / surcharge / surtension / surchauffe
• convection naturelle
• IP65 pour un usage intérieure et extérieur
• résiste aux vibtrations de 5G
• fonction variateur 3 in 1
• convient aux endroits secs / humides / mouillés
• 5 ans de garantie
• usage professionnel uniquement
• Cet appareil doit être installé par un technicien qualifié.

Spécifications

• sortie:
  • tension CC: 24 V
  • portée de courant constante: 12 V à 24 V
  • courant nominal: 25 A
  • puissance nominale: 600 W
  • ondulation et bruit (max.) (Note 2): 150 mVp-p
  • plage de réglage de tension (Note 6): de 20.4 V à 25.2 V
  • plage de réglage de courant:
    • réglable via potentiomètre interne ou via câble de sortie
    • 6.67 A à 13.34 A
  • tolérance de tension (Note 3): ± 1.0 %
  • régulation de ligne: ± 0.5 %
  • régulation de charge (Note 8): ± 0.5 %
  • temps de démarrage, de montée (Note 9): 500 ms, 80 ms à charge maximale 230 VCA / 115 VCA
  • temps de maintien (typ.): 15 ms à charge maximale 230 VCA / 115 VCA
• entrée:
  • plage de tension: 90 - 305 VCC 127 - 431 VCC
  • plage de fréquence: de 47 à 63 Hz
  • facteur de puissance: PF ≥ 0.98 / 115 VCA , PF ≥ 0.95 / 230 VCA, PF ≥ 0.93 / 277 VCA à charge maximale
  • distorsion harmonique totale: THD < 20% à sortie ≥ 50 % @ 115 VCA / 230 VCA entrée et sortie ≥ 75 % @ 277 VCA entrée
  • rendement (typ.) (230 VCA): 95 %
  • rendement (typ.) (277 VAC): 95 %
  • courant CA: 7 A / 115 VCA 3.3 A / 230 VCA 2.9 A / 277 VCA
  • courant d'appel (typ.): démarrage à froid 70 A / 230 VCA
  • courant de fuite: < 0.75 mA / 277 VCA
• protection:
  • courant de surcharge (Note 4):
    • de 95 à 108 %
    • type de protection: limiteur à courant constant, rétablissement automatique
  • court-circuit: mode hiccup, rétablissement automatique une fois que la panne est résolue
  • surtension:
    • de 26 V à 30 V
    • type de protection: extinction de la tension de sortie, rétablissement automatique
  • surchauffe:
    • type de protection: extinction de la tension de sortie, rétablissement automatique
• fonction:
  • contrôle ON/OFF:
    • activé: "Hi" > 2 - 5 V ou (open circuit)
    • désactivé: "Low" < 0 - 0.5 V ou (short circuit)
  • 5 V en veille: 5 V SB : 5 V@ 0.5 A; tolérance +/-5%, ondulation : 100 mVp-p (max.)
• environnement:
  • température de service: -40 °C à +70 °C (voir la charge de sortie représentée sur la "courbe de derating")
  • humidité de service: 20 - 95 % RH sans condensation
  • température de stockage, humidité: de -40 °C à +85 °C, 10 à 95 % RH
  • coefficient de température: ± 0.03 % / °C (0 °C à 60 °C)
  • vibration: 10 à 500 Hz, 5 G 12 min. / 1 cycle, période durant 72 min. le long des axes X, Y, Z
• sécurité & EMC:
  • normes de sécurité (Note 7): conforme aux normes UL8750, EN61347-1, EN61347-2-13, (sauf HLG-320H C type), UL60950-1, TUV EN60950-1
  • tension d'isolation: I/P-O/P: 3.75K VCA I/P-FG: 1.88K VCA O/P-FG: 0.5K VCA
  • résistance d'isolement: I/P-O/P, I/P-FG, O/P-FG: 100 MOhm / 500 VCC / 25 / 70 % RH
  • conduction et radiation EMI: conforme aux normes EN55015, EN55022 (CISPR22) classe B


  • courant harmonieux: conforme aux normes EN61000-3-2 classe C (= charge de 50%); EN61000-3-3
• autres:
  • MTBF: 76.9K h min. MIL-HDBK-217F (25 °C)
  • dimensions: 280 x 144 x 48.5 mm
