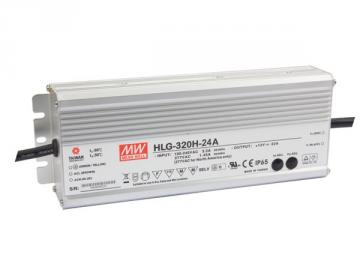

Alimentation à découpage 320W 12 ou 24Vcc / 24 Vcc

Caractéristiques

• entrée universelle AC / plage complète (jusqu'à 305 VCA)
• fonction PFC active intégrée
• protections: court-circuit / surcharge / surtension / surchauffe
• convection naturelle
• point OCP ajustable par le câble de sortie ou le potentiomètre interne
• convient à l'éclairage LED et journaux lumineux
• conception IP65 pour les installations intérieures et extérieures
• conformément à la réglementation de sécurité universelle pour l'éclairage
• convient aux endroits secs / humides / mouillés
• 5 ans de garantie
• usage professionnel uniquement
• Cet appareil doit être installé par un technicien qualifié.

Spécifications

• sortie:
  • tension CC: 24 V
  • portée de courant constante: 12 à 24 V
  • courant nominal: 13.34A
  • puissance nominale: 264 W
  • ondulation et bruit (max.) (Note 2): 150 mVp-p
  • plage de réglage de tension (Note 6): 10.8 V à 13.5 V
  • plage de réglage de courant:
    • réglable via potentiomètre interne ou via câble de sortie
    • 11 A à 22 A
  • tolérance de tension: ± 3.0 %
  • régulation de ligne: ± 0.5 %
  • régulation de charge (Note 8): ± 2.0 %
  • temps de démarrage, de montée (Note 9): 2500 ms, 80 ms à charge maximale 230 VCA / 115 VCA
  • temps de maintien (typ.): 15 ms à charge maximale 230 VCA / 115 VCA
• entrée:
  • plage de tension (Note 5): 90 à 305 VCA 127 à 431 VCA
  • plage de fréquence: 47 à 63 Hz
  • facteur de puissance: PF ≥ 0.95 / 230 VCA PF ≥ 0.98 / 115 VCA à charge maximale et tension de sortie nominale PF ≥ 0.9 à charge de 50 à 100 %
  • rendement (typ.): 91 %
  • rendement (typ.) (277 VAC): 91.5 %
  • courant CA: 3.5 A / 115 CA 1.65 A / 230 VCA 1.45A / 277 VCA
  • courant d'appel (typ.): démarrage à froid 75 A / 230 VCA
  • courant de fuite: < 0.75 mA / 277 VCA
• protection:
  • courant de surcharge (Note 4):
    • 95 à 108 %
    • type de protection: limiteur à courant constant, rétablissement automatique
  • court-circuit: mode hiccup, rétablissement automatique une fois que la panne est résolue
  • surtension:
    • 14 V à 17 V
    • type de protection: extinction de la tension de sortie, rétablissement automatique
  • surchauffe:
    • 100 °C ± 10 °C (RTH2)
    • type de protection: extinction de la tension de sortie, rétablissement automatique
• environnement:
  • température de service: -40 °C à +60 °C (voir la charge de sortie représentée sur la "courbe de derating")
  • humidité de service: 20 à 95 % RH sans condensation
  • température de stockage, humidité: -40 °C à +80 °C, 10 à 95 % RH
  • coefficient de température: ± 0.03 % / °C (0 °C à 50 °C)
  • vibration: 10 à 500 Hz, 5 G 12 min. / 1 cycle, période durant 72 min. le long des axes X, Y, Z
• sécurité & EMC:
  • normes de sécurité (Note 7): conforme aux normes UL8750, EN61347-1, EN61347-2-13 (sauf HLG-320H C type), UL60950-1, TUV EN60950-1
  • tension d'isolation: I/P-O/P: 3.75K VCA I/P-FG: 1.88K VCA O/P-FG: 0.5K VCA
  • résistance d'isolement: I/P-O/P, I/P-FG, O/P-FG: 100M ohms / 500 VCC / 25 °C / 70 % RH
  • conduction et radiation EMI: conforme aux normes EN55015, EN55022 (CISPR22) Classe B
  • courant harmonieux: conforme aux normes EN61000-3-2 classe C (= charge de 50%); EN61000-3-3
  • immunité EMS: conforme aux normes EN61000-4-2,3,4,5,6,8,11, EN55024, EN61547, EN55024 niveau : industrie lourde (tension crête 4 kV), critère A


• autres:
  • MTBF: 157.1K h min. MIL-HDBK-217F (25 °C)
  • dimensions: 252 x 90 x 43.8 mm
  • emballage: 1.88 kg; 8 pcs / 16 kg / 0.83 CUFT
