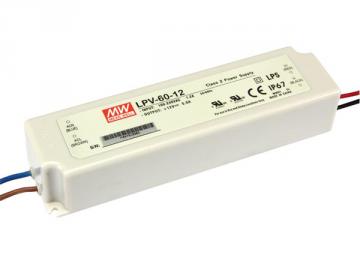

Alimentation à découpage 60W 12 ou 24Vcc

Caractéristiques

• tension continue
• entrée CA universelle / plage complète
• supporte entrées de 300 VCA durant 5 secondes
• protection contre: court-circuit / surcharge / surtension
• refroidissement: convection naturelle
• complètement encapsulée, IP67
• boîtier en plastique complètement isolé
• Classe II (sans mise à la terre)
• conforme aux exigences LPS
• convient à l'éclairage LED et journaux lumineux
• économique / haute fiabilité
• prétestée sur 100% de la puissance
• 2 ans de garantie
• protection court-circuit
• protection contre les surcharges
• protection contre les surtensions (255V)
• protection thermique (80°)
• indice de protection IP67

Spécifications

• sortie:
  • tension CC: 12 V
  • courant nominal: 5 A
  • plage de courant: 0-5A
  • puissance nominale: 60 W
  • ondulation & bruit (max.): 120 mVp-p
  • tolérance de tension: ± 5.0 %
  • régulation de ligne: ± 1.0 %
  • régulation de charge: ± 2.0 %
  • temps de démarrage, de montée: 500 ms, 20 ms / 230 VCA 500 ms, 20 ms / 115 VCA à charge maximale
  • temps de maintien (typ.): 50 ms / 230 VCA 16 ms / 115 VCA à charge maximale
• entrée:
  • plage de tension: 90-264 VCA 127-370 VCC
  • plage de fréquence: 47-63 Hz
  • rendement (typ.): 83 %
  • courant CA (typ.): 1.2 A / 115 VCA 1A / 230 VCA
  • courant d'appel (typ.): démarrage à froid 60 A (twidth = 525 µs mesuré à 50 % Ipeak) à 230 VCA
  • courant de fuite: 0.25 mA / 240 VCA
• protection:
  • surcharge:
    • puissance de sortie nominale de 110-150 %
    • type de protection: mode hiccup, rétablissement automatique du système
  • surtension:
    • 13.8-16.2 V
    • type de protection: mode hiccup, rétablissement automatique du système
• environnement:
  • température de service: de -30 à 70 °C
  • humidité de service: 20 - 90 % RH sans condensation
  • stockage: de -40 à +80 °C, 10-95 % RH
  • coefficient thermique: ± 0.03 % / °C (0-50 °C)
  • vibration: 10-500 Hz, 2G 10 min/1 cycle, durant 60 min le long des axes X-, Y-, Z
• sécurité & EMC:
  • normes de sécurité: conforme aux normes UL879 (sauf pour LPV-60-5), UL1310 (sauf pour LPV-60-5), CSA C22.2 No. 207-M89 (sauf pour LPV-60-5, LPV-60-48), CAN/CSA C22.2 No. 223-M91 (sauf pour LPV-60-5,LPV-60-48), IP67, TUV EN60950-1
  • tension d'isolation: entrée vers sortie : 3 kVCA
  • résistance d'isolement: entrée vers sortie : 100 Mohm / 500 VCC / 25 °C / 70 % RH
  • émission EMC: conforme aux normes EN55022 (CISPR22) Class B, EN61000-3-2 Class A, EN61000-3-3
  • immunité EMC: conforme aux normes EN61000-4-2,3,4,5,6,8,11, EN55024, niveau : industrie légère, critère A
• autres:
  • MTBF: min. 732,000 h, MIL-HDBK-217F (25 °C)
  • dimensions (Lo x La x H): 162.5 x 42.5 x 32 mm
  • emballage: 0.4 kg; 32 pcs / 13.8 kg/0.56 ft³
• boîtier: aluminium
• connexion: fils
• indice IP: IP67
• température de stockage: -40°C ~ 80°C
• température de service: -25°C ~ 50°C
