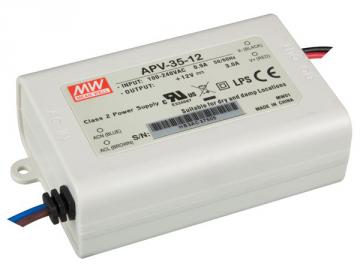

Alimentation à découpage 35W 12 ou 24Vcc / 5 Vcc

Caractéristiques

• tension constante
• entrée CA universelle / plage complète
• supporte entrées de 300 VCA durant 5 secondes
• protection contre: court-circuit / surcharge / surtension
• refroidissement par convection naturelle
• compact
• boîtier en plastique complètement isolé
• IP30
• conforme aux normes LPS
• convient à l'éclairage LED et journaux lumineux
• économique / haute fiabilité
• prétesté sur 100 % de la puissance
• 2 ans de garantie
• usage professionnel uniquement
• Cet appareil doit être installé par un technicien qualifié.

Spécifications

• sortie:
  • tension CC: 12 V
  • courant nominal: 3 A
  • plage de courant: 0-3 A
  • puissance nominale: 36 W
  • ondulation & bruit (max.): 150 mVp-p
  • tolérance de tension: +/- 5.0%
  • régulation de ligne: +/- 1.0%
  • régulation de charge: +/- 2.0%
  • temps de démarrage, de montée: 1500 ms, 40 ms / 230 VCA 1500 ms, 40 ms / 115 VCA à charge maximale
  • temps de maintien (typ.): 20 ms / 230 VCA 12 ms / 115 VCA à charge maximale
• entrée:
  • plage de tension: 90-264 VCA 127-370 VCC
  • plage de fréquence: 47-63 Hz
  • rendement (typ.): 83%
  • courant CA (typ.): 0.5 A / 230 VCA 0.75 A / 115 VCA
  • courant d'appel (typ.): démarrage à froid 45 A (twidth = 440 µs mesuré à 50% lpeak) à 230 VCA
  • courant de fuite: 0.25 mA / 240 VCA
• protection:
  • surcharge:
    • puissance de sortie nominale de 110-160 %
    • type de protection: mode hiccup, rétablissement automatique du système une fois que la panne est résolue
  • surtension:
    • 13.8-16.2 V
    • type de protection: extinction de la tension de sortie, rétablissement automatique du système
• environnement:
  • température de service: de -30 °C à +70 °C
  • humidité de service: 20 - 90% RH sans condensation
  • température de stockage, humidité: -40°C ~ +80 °C, 10 ~ 95% RH
  • coefficient thermique: +/- 0.03 % / °C (0 ~ 50 °C)
  • vibration: 10 - 500 Hz, 2 G 10 min / 1 cycle, durant 60 min le long des axes X-, Y-, Z
• sécurité & EMC:
  • normes de sécurité: UL8750, CSA-C22.2 No. 250.0-13 ; la conception se réfère à EN60950-1
  • tension d'isolation: entrée - sortie : 3000 VCA
  • résistance d'isolement: entrée - sortie : > 100 MOhm; / 500 VCC / 25 °C / 70 % RH
  • émission EMC: conforme aux normes EN55022, EN61000-3-2 Class A, EN61000-3-3
  • immunité EMC: conforme aux normes EN55024, EN61000-4-2,3,4,5,6,8,11; niveau : industrie légère (tension crête 2 KV), critère A
• autres:
  • MTBF: min. 692.800 h MIL-HDBK-217F (25 °C)
  • dimensions: 84 x 57 x 29.5 mm
