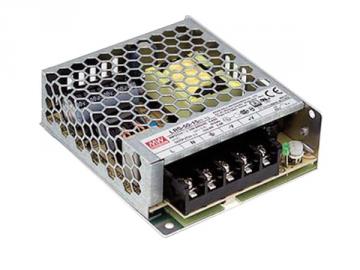

Alimentation à découpage chassis 50W 12 ou 24Vcc

Caractéristiques

• entrée CA universelle / plage complète
• supporte entrées de 300 VCA durant 5 secondes
• consommation à vide < 0.2 W
• compacte et profil bas 1U
• convient à des températures de service élevées jusqu'à 70 °C
• refroidissement: convection naturelle
• altitude de fonctionnement max. 5000 m
• conforme au test de vibration 5G
• haut rendement, durée de vie prolongée, haute fiabilité
• 3 ans de garantie
• protections: court-circuit / surcharge / surtension
• prétestée sur 100 % de la puissance
• couvercle pour bornier non inclus
• usage professionnel uniquement
• Cet appareil doit être installé par un technicien qualifié.

Spécifications

• sortie:
  • tension CC: 12 V
  • courant nominal: 4.2 A
  • plage de courant: 0-4.2 A
  • puissance nominale: 50 W
  • ondulation & bruit (max.): 120 mVp-p
  • plage de réglage de tension: 10.2-13.8 V
  • tolérance de tension: ± 1.0 %
  • régulation de ligne: ± 0.5%
  • régulation de charge: ± 0.5%
  • temps de démarrage, de montée:
    • 1000 ms, 30 ms / 230 VCA
    • 2000 ms, 30 ms / 115 VCA à charge maximale
  • temps de maintien (typ.):
    • 30 ms / 230 VCA
    • 14 ms / 115 VCA à charge maximale
• entrée:
  • plage de tension:
    • 85-264 VCA
    • 120-373 VCC
    • supporte des entrées de 300 VCA durant 5 secondes
  • plage de fréquence: 47-63 Hz
  • rendement (typ.): 86 %
  • courant CA (typ.):
    • 0.95 A / 115 VCA
    • 0.56 A / 230 VCA
  • courant d'appel (typ.): démarrage à froid 45 A / 230 VCA
  • courant de fuite: < 0.75 mA / 240 VCA
• protection:
  • surcharge:
    • 110 - 150 % de la puissance de sortie nominale
    • type de protection: mode hiccup, rétablissement automatique une fois que la panne est résolue
  • surtension:
    • 13.8-16.2 V
    • type de protection: mode hiccup, rétablissement automatique une fois que la panne est résolue
• environnement:
  • température de service: de -30 °C à +70 °C
  • humidité de service: 20-90 % RH sans condensation
  • stockage: de -40 °C à +85 °C, 10 - 95 % RH
  • coefficient thermique: ± 0.03 %/°C (0-50 °C)
  • vibration: 10-500 Hz, 5G 10 min/1 cycle, durant 60 min le long des axes X-, Y-, Z
• sécurité & CEM:
  • normes de sécurité: conforme aux normes UL60950-1, TÜV EN60950-1
  • tension d'isolation:
    • entrée vers sortie: 3.75 kVCA
    • entrée vers terre: 2 kVCA
    • sortie vers terre: 1.25 kVCA
  • résistance d'isolement: entrée vers sortie, entrée vers terre, sortie vers terre : 100 Mohm / 500 VCC / 25 °C / 70 % RH
  • émission CEM: conforme aux normes EN55022 (CISPR22) Class B; EN61000-3-2,-3
  • immunité CEM: conforme aux normes EN61000-4-2, 3, 4, 5, 6, 8,11; EN61000-6-2 (EN50082-2), environnement industriel lourd, critère A
• autres:
  • MTBF: min. 645,000 h, MIL-HDBK-217F (25 °C)
  • dimensions: 99 x 82 x 30 mm
  • poids: 230 g
